TP-Link 1043nd 刷機大法

因緣際會參加「TTC財團法人電信技術中心」活動，目標是測量全台固網速率，所以會送一台AP到你家，機器有特製化韌體，是基於openwrt修改，接電連網後會自動量測並上傳資料。依速率不同會拿到不同機器，我拿到傳說中的改裝神機－－TP-link 1043nd，右上角還有個TTC非賣品的logo。活動已經結束，就來準備刷成第三方的韌體吧！

一、1043nd 背景介紹

這台1043nd在改機界相當熱門，改機很重要的關鍵點就是「線路簡單」，打開機器就能看到，SoC、Ram、Lan晶片，一字排開，不會有著高階機種的遮遮掩掩跟精密焊點(?)。而且有Gb埠、USB、Atheros晶片，都算是當時的主流規格，另個改裝重點就是「價格便宜」，所以改裝失敗也不會心疼，再買一台便是，這非常重要，因為改裝很容易爆炸(?)

OpenWRT-1043nd專頁：https://wiki.openwrt.org/toh/tp-link/tl-wr1043nd

Mobile01討論串：http://www.mobile01.com/topicdetail.php?f=507&t=3594428&p=1

1043nd規格：

SoC：Atheros AR9132 @ 400MHz - 算是效能與耗電平衡的頻率

RAM：8MB Flash、64MB RAM - 相當標準的大小，再多加價，再少失效能

Wifi：Atheros AR9103 @ bgn @3x3:2 - 3T3R三天線收發，但其實只有二個空間流，第三支是輔助的

SoC是Atheros，第三方韌體中，OpenWRT支援，DD-WRT支援，OpenWRT分支Gargoyle(石像鬼)也支援。官方與OpenWRT韌體似乎並不怎麼穩定，最後選擇Gargoyle。它是基於OpenWRT發展的韌體，特色是媲美Tomato的Qos，與簡潔的設定介面，穩定性也不錯…其他沒了。

Gargoyle官網：http://www.gargoyle-router.com/index.php

1043ND一共出了四版(熱賣程度可見一斑)，可詳閱openwrt的官網，這台是v1最原始版，所以當然也是最多人研究破解的。

二、拆機

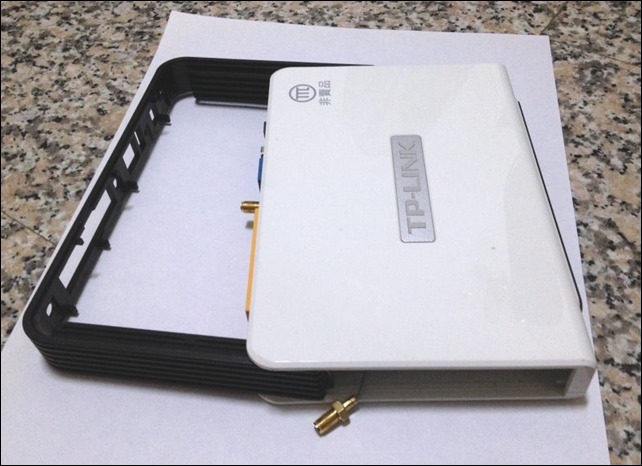

▼可自行參考網路的影片(https://www.youtube.com/watch?v=IHNrnLnLakE)，又是萬惡的卡榫，從正面燈號處拆非常難拆，除非你想拆爆，所以反著從屁股的天線拆比較容易。

▼前面燈號左右邊各一的卡榫，難拆的原因就在此，從正面進攻根本看不到除非鑽洞，只有從後面並拿掉ㄇ型黑邊才能看到。

▼我們刷機是「TTL大法」，接線直接跟硬體溝通，所以需要找到板上「序列埠 Serial Port」，圖中紅圈處。銲上排針(杜邦座)，共有四根腳「Vcc、Gnd、Rx、Tx」，而Vcc電壓腳不用接，只需焊三針。AP接電開機即可，若再接Vcc腳會燒毀機板。

▼電子材料行買TTL線，聽說 PL2303 晶片有較佳相容性，也不貴。TTL線是透過序列埠直接跟晶片溝通的介面，可直接經由此線將韌體上傳至 flash 以刷新韌體，對於那些刷機失敗變磚的ap，是解磚的最佳途徑。

三、刷機

鉅細靡遺的刷機的專業步驟 OpenWRT 官網都詳實記錄，有問題就請看原文：https://wiki.openwrt.org/toh/tp-link/tl-wr1043nd。

我簡述一下流程：

a. 機器接上TTL線，把usb插進電腦，記得要裝驅動程式。

b. 電腦開 PuTTY 終端機偵測ap開機訊息

c. 打入一連串刷機指令將韌體刷入至AP的flash

d. 重開機，開始運行新韌體

e. 確認刷機或解磚後，清除nvram或按機身後方reset清除設定，至此刷機成功！

刷機工具包下載：https://goo.gl/Thk9uG

四、詳細步驟

第1步：接上TTL線

請注意，USB的Tx接機板的Rx，USB的Rx接機板的Tx，如下圖。

USB腳 ---- 機板針腳

Tx -------------- Rx

Rx -------------- Tx

Gnd ------------ Gnd

第2步：連接AP取得訊息

開 PuTTY，指定COM埠 (usb所在埠，可開系統管理員確認)，Speed 輸入 115200 (代表溝通的頻率)。

第3步：登入AP

接上AP電源，會顯示開機資訊 (若沒有則關掉視窗重開就會有了)。跑到「Autobooting in 1 second」時輸入「tpl」三個字，才會停止並等待命令。切記只有 1秒可輸入錯過請關電重來。而變磚的機器則會直反覆在 Auto… 此處不停重跑，所以要抓準時機輸入指令。

第4步：刷入韌體

等下需要上傳韌體，所以我們要先在自機建立伺服器，先把網卡ip設成192.168.0.5，以方便等下輸入。

▼打開「tftpd64」軟體，不用設定就已經建好伺服，軟體也抓到網卡 ip (如圖)，再按 Browse 選擇韌體資料夾，至此建完伺服。

▼回到終端機，輸入 printenv，確認serverip與ipaddr是否同一子網，如不是可鍵入 setserverip=192.168.0.5 與 setipaddr=192.168.0.2 來更改ip位置。

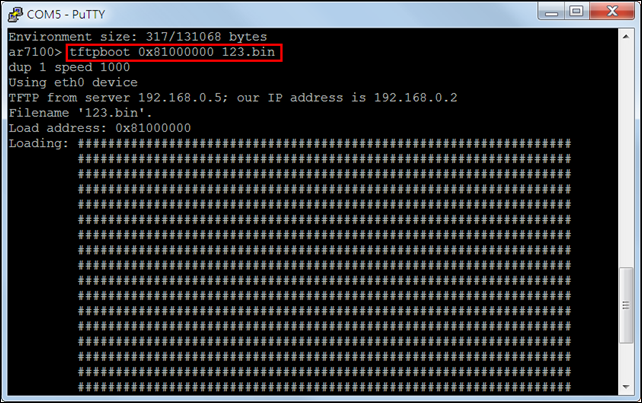

▼下載韌體至ap的記憶體內，鍵入 tftpboot□0x81000000□123.bin (123.bin是韌體名稱)，最後會顯示韌體大小 7C0000，請記住等下會用到。(7C0000是16進位，單位是bytes，換算成10進位就是7936KB)

▼清除Flash內7C0000長度位址以放入新的韌體，鍵入 erase 0xbf020000□+7c0000，等待一段時間清除。這裡清除的長度就是依據之前上傳韌體的長度而定。

▼複製新韌體至Flash內，鍵入 cp.b□0x81000000□0xbf020000□0x7c0000。至此已完成刷入新韌體。

▼輸入reset重開，但此機不支援此指令，所以輸入 bootm□0xbf020000，一樣是重開機的意思。

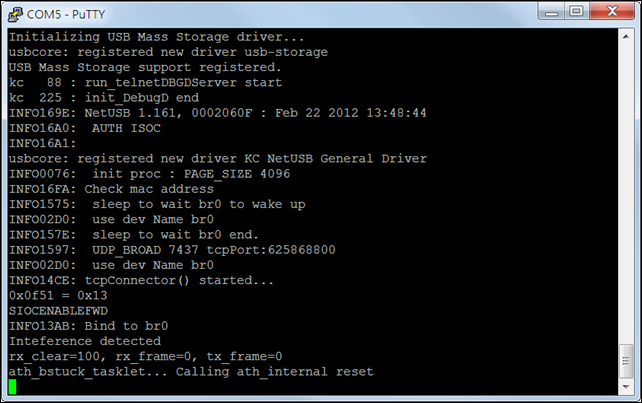

▼重開機後，會自動開始新韌體，看到這畫面就代表進入新韌體成功，如果一直重開機循環就代表失敗。

PS1：刷機指令整理
依AP版本不同，指令會不同，我的是 v1.x版，其他請自找資料。

tftpboot□0x81000000□firmware.bin
//至伺服器下載 firmware.bin 韌體至RAM從 81000000 起始的位址
erase□0xbf020000□+7c0000
//抹除Flash從 bf020000 起算的 7c0000 空間。(7c0000即7936KB，依不同韌體大小而定)
cp.b□0x81000000□0xbf020000□0x7c0000
//以byte為單位，複製 RAM的 81000000 位址，到 Flash 的 0xbf020000 位址，長度為 7c0000。
bootm□0xbf020000
//從Flash的 bf02000 位址重新開機

PS2：tftp指令與bf020000開機位址確認



五、Gargoyle介面

登入Gargoyle，介面相當簡潔，而且一頁就可以把上網功能設定完畢，包含有線與無線，比一般ap的設定快速很多。由於我不需要Wan，想把Wan橋接至Lan後，常發生不穩的情況，可能bug吧，所以我直接把Wan Disable不用，直接接Lan。

基本設定頁面，無線功率最大可設23dBm(200mW)，但台灣遵循歐盟電波上限 20dBm(100mW)，且我的AP放置距人體近，只設12dBm(16mW)。

台灣的NCC法規限制AP的發射強度上限是100mW(毫瓦)，原則上超過都算違法，也對人體有疑慮，最多設到200mW就好。而市面上標榜的高功率無限網卡，通常都是500mW起跳，有的還上到1000mW，絕對不可能通過安規。列出參考表供設定，紅字為常設值。

398mW = 26dBM
250mW = 24dBM
200mW = 23dBM
158mW = 22dBM
100mW = 20dBM
79mW = 19dBM
63mW = 18dBM
50mW = 17dBM
40mW = 16dBM
31mW = 15dBM
25mW = 14dBM
16mW = 12dBM
10mW = 10dBM

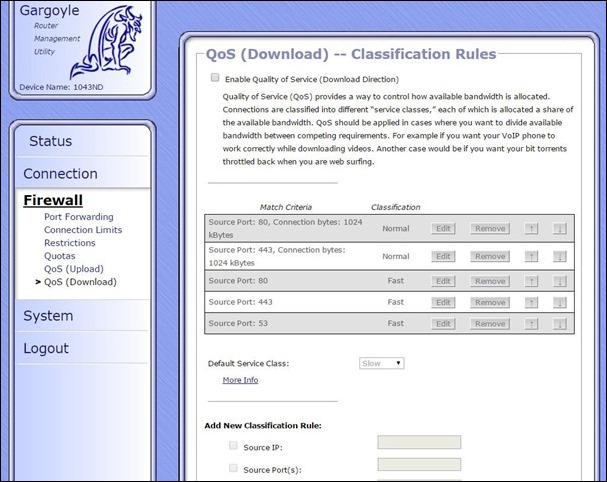

QoS頁面

..
