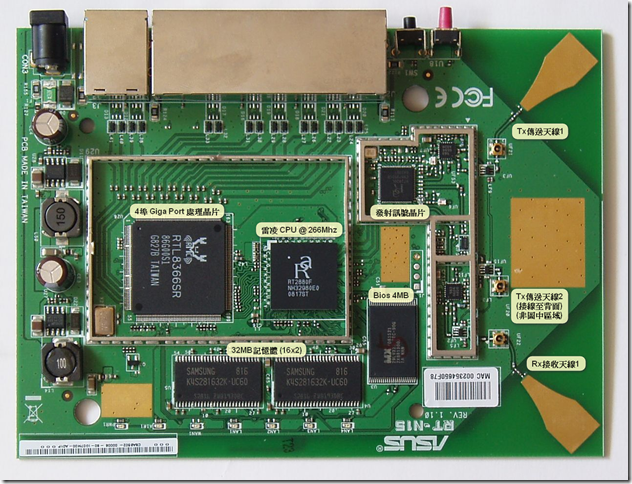

網路上找到N15拆裝後的主機板圖，研究了一下，把各元件都弄清楚後，發現AP的構成還滿簡單的－－cpu、Lan晶片、無線晶片、天線、記憶體、Bios、電源。Ralink 266MHz CPU算中等，只是要裝3rd韌體不易(不過已開發出來了)，32MB記憶體算中等，重點還是那支援Giga的晶片。那PCB天線真的滿神奇的，薄薄的一片就能發送訊號，且依據形狀的不同，訊號也會有所不同。(觀察每家的PCB天線形狀都不一樣)
查完身家資料，再來就是整理一下遇到的問題：
- 使用無線上網：無線訊號不穩，明明已經連線了，也分配虛擬IP了，網頁不是開不起來就是很慢。
- 接實體網路線：完全正常。
於是我用三用電表在天線端做了以下測試：

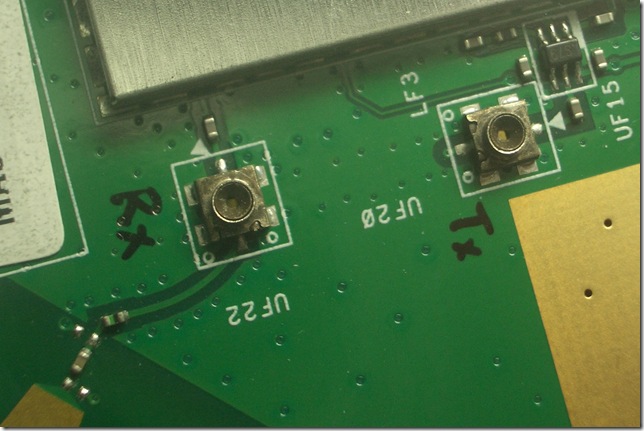

這邊是訊號接收端Rx(左邊的基座)，訊號從下方的天線進來→基座→上方的處理晶片(鐵板蓋住)
常常拆解網路設備的人很常看到這種基座，但這又跟普遍在AP機器上可外接天線的基座不太一樣。我找了很多資料，也上拍賣去問，後來才得知，原來這是工廠測試用的基座，要連接這種基座不能用市面上改裝常見的「I-Pex to RP-SMA(Female)」接線，而是要專門訂製。(這種專門訂製想當然$$一定很多…)
用三用電表測試的結果發現：「這基座根本就斷線了!!」
本來訊號應該從「上→基座→下→天線」(如下圖)，但中和下卻不導通，也就是「天線根本沒連接」，難怪訊號不穩。(一開始我還以為基座這樣的狀態是正常的，上論壇發問後才知道，在此感謝Mobile01)
解決方法： 把焊點重新焊一次，將斷線的部分重新連接起來。但焊點實在是他X媽的小，我只有TQ-90的一般烙鐵頭，根本無法完美焊接，況且即只是補焊，根本有違改裝的使命。所以……當然就是要上外接天線大大增強收訊能力這樣才夠。(如果能再改出外接USB，不過這風險實在太高……)
(本來只是想找連接線從基座連接出去，捨棄PCB天線，直接外接天線，但根本沒有人賣這特殊基座的連接線)
▅▅▅▅▅▅▅ 改裝開始 ▅▅▅▅▅▅▅
(1)努力想解焊基座，無奈一個基座共有六點焊點，而我只有一隻「粗」焊槍，要在基座兩邊不停迅速來回加熱一大沱焊焊。圖中只把主要的訊號連通點上的焊錫除掉。
(2)解焊完成，掉了一個焊點(右邊中間)，那焊點像鋁箔一樣只有薄薄一片而已，非常容易掉，加熱不完全硬拔的下場。刮掉一點原來的線路保護膜，當新焊點。

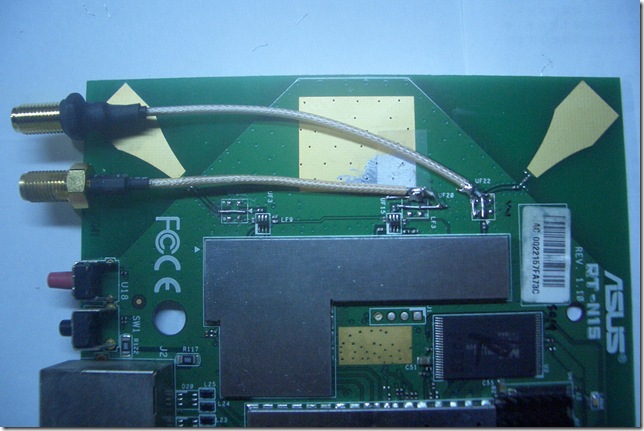

(3) 完工圖。N15滿小台的，外接三根天線會很醜，所以只針對收發端和接收端(Tx2和Rx)，因為Tx1的PCB天線訊號實在強，外接天線無多大功用，有測試過。而Tx2的PCB天線座落在背後的側面小小一根，應該是負責水平方面的收訊(圖中沒有)，外接此點的效果較好。
而連接線的編織網的部分真的要用焊錫固定在機板上，之前沒固定這部分，只焊中心的導線，結果用一段時間就自動分開了(機體在正常使用時總會搬上搬下的)，這點要注意。用來當導線連接基座裡的兩個訊號點的，本來想拿電源線裡的銅線，結果發現有的太粗，有的太細，後來才發現「Solid 網路線」是上上選，也就是網路線皮剝開後，裡面是「一根」的實體網路線，非市面上常見的多股線，這種線多用來佈藏在牆壁裡的暗線。剝皮後的銅線剪適當長度，整根上錫(這樣銅就不會氧化)，並且可以穩穩跟焊點連接，我還用這樣的方式創造了固定點給兩條線的編織網當連接固定處。
這部分真的花了滿多時間的，畢竟要把線材控制到剛剛抵到機殼，又要將連接處固定，喬滿久的。
畢竟不是設計好的焊點，許多地方都必需自己創造，雖然醜，但是上機後一切正常。
(4)整體圖，要注意左方連接頭凸出機板的位置要剛剛好，不然會抵到機體外殼，透過線壓迫到後面的接點，久了就容易自動分離。
(5)既然是無線AP，能吸在鐵櫃上也是一定要的。拆下硬碟內的強力磁鐵黏在殼內，磁力強的那面朝外(廢話…)，機板放上時注意不要抵到。為什麼黏在裡面而不黏在外殼？為了美觀阿！(本來只黏一個在中間，但吸力不夠，接上線後不穩，所以就改成上下各一個，非常穩固，手被夾到還會有點痛)
(6)最後的完全體－－重生＆雙天線&壁虎功 的 N15
▅▅▅▅▅▅▅ END ▅▅▅▅▅▅▅
補充：N15全身上下只有一根螺絲在底部，其他都是靠卡榫，所以外觀才能這麼簡潔好看，不過相對的要打開難度就非常高，光是打開就花了我二個小時，怕太暴力毀了外殼，所以都慢慢扳，幾根卡榫都快變形了，外殼也有點稍微變彎。「咔」一聲全開後，心中不禁罵了一聲「X」……不過改裝完闔上外殼，鎖上螺絲，一切又回復原來完美的樣子了，Perfect！
