前置音效問題 - AC97 vs. HD-Aduio

一、歷史解說

「AC97 (Aduio Codec 97)」
1996年由Yamaha、Creative聯合提出，讓電腦也能播放媲美CD音質的音樂。

「HD-Aduio (High Definition Audio)」
2004年由Intel提出，目的是為了加強已不敷使用的AC97，新功能為多聲道系統(8聲道)和Multi-Streaming功能(不同程式間的音訊可分別處理，AC97則是全部混音後再輸出)。

現在(2012)許多主機板已內建HD-Audio，除非家中有服役7、8年以上的電腦，不然已經很難找到純粹只內建AC97的主機板。但就是在此新舊規範過渡時期，因為機殼開發了前置音效的功能，相對也衍生出許多前置音效的相關問題。(此問題是最直接影響的，因為就聽不到電腦所放出的音樂了！比電腦頓頓的、網路不順都還要嚴重十萬倍阿！！！)

二、前置音效問題

這是使用者最常碰到的問題，也是本篇的重點！前置音效是機殼廠商貼心為了讓耳機使用者毋需辛苦鑽到機殼後面接上插孔，所以特別在機殼前方面板留下音效插孔，再藉由連接線與主機板上的前置音效排針連接。

在AC97上，如果「想要後置音效有做用，需將兩對針腳做短路」(這就是最多人所遇到問題的答案)。注意一下，機殼所附的前置音效的接線頭，有兩Pin是短路的，所以在連接到主機板後，前後音效都可以同時輸出。這也就是許多人在換機殼後，如果未接前置音效線，就會導致後置音效無功能(於是多花錢買音效卡…)，因為實在是很少人會再補上兩個Jumper將此兩Pin短路。

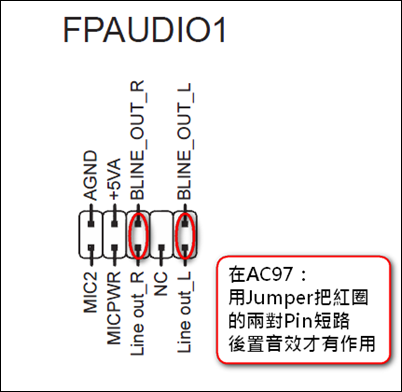

以A7N8X主機板為例

記憶法：將只有1Pin的左右兩端針腳短路

但此情況到HD-Audio時代就消失了，因為新規範能夠讓使用者直接在軟體中選擇前置/後置/同時輸出，所以需硬體短路的問題就不復存在了。下圖中的「AAFP」就是HD-Aduio在主機板上的名稱，也可發現其實兩種規範的針腳都一樣，而且定義幾乎都相同，只是名稱改變而已。

以P5Q主機板為例：

補充：
符合AC97機殼的前置音效連接線會將兩對Pin短路(以達成前後均可輸出聲音)，插在只有AC97的主機板上沒有問題，但如果將此線接在支援HD-Aduio的主機板上反而會有問題(因為兩Pin被短路了)，只能說是過渡時期產生的謬誤。
方法一：進Bios，將主機板上的音效改成AC97即可，不過就無法享受HD-Audio的新功能了。(這也是為什麼支援HD-Aduio的主機板還保留AC97的緣故，純粹就是為了相容性)
方法二：進主機板所附的音效管理軟體(通常裝完音效驅動後就有了)，做如圖下的設定。
